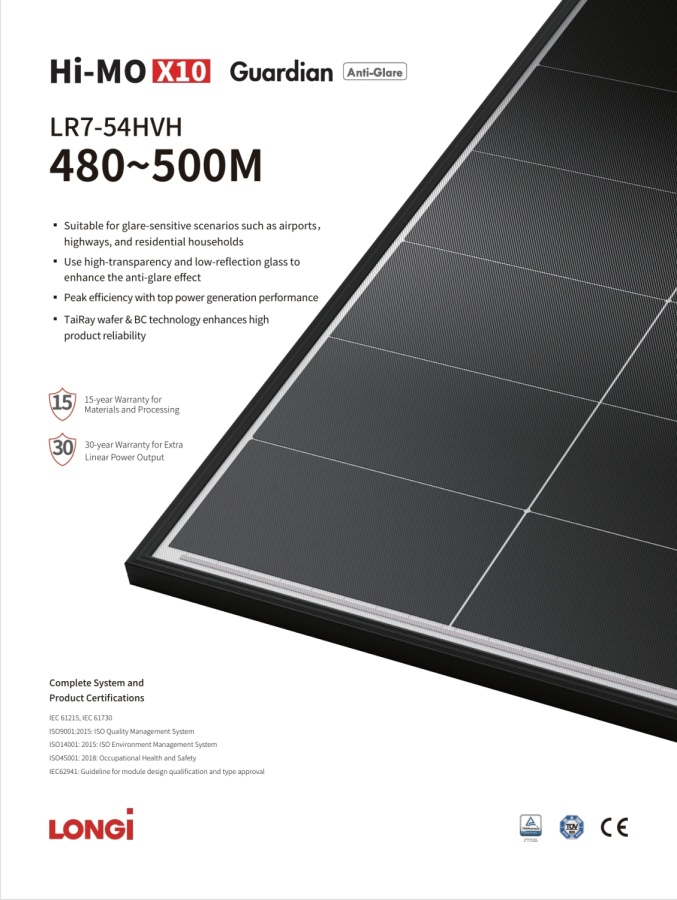

Солнечная панель LONGi Hi-MO X10 Guardian LR7-54HVH-490M 490 Вт Anti-Glare
Высокоэффективная солнечная панель LONGi серии Hi-MO X10 Guardian мощностью 490 Вт с технологией BC-cell, антибликовым стеклом Anti-Glare и КПД 24.0%.
LONGi LR7-54HVH-490M — современный односторонний солнечный модуль компактного формата, разработанный для частных домов, коммерческих объектов и солнечных электростанций, где важны высокая мощность на единицу площади, надежность и минимальное отражение солнечного света.
Модель относится к серии Hi-MO X10 Guardian Anti-Glare. Специальное высокопрозрачное стекло с пониженным коэффициентом отражения уменьшает блики от поверхности модуля, благодаря чему панель особенно хорошо подходит для объектов, чувствительных к отраженному свету: жилых домов, участков рядом с автомобильными дорогами, аэропортами и другими объектами с повышенными требованиями к антибликовым характеристикам.
Солнечные элементы выполнены по технологии BC-cell, при которой токосъемные контакты располагаются на обратной стороне элемента. Такое решение увеличивает полезную светопоглощающую площадь лицевой поверхности и способствует высокой эффективности преобразования солнечной энергии.
Основные преимущества
- номинальная мощность — 490 Вт;
- КПД солнечного модуля — 24.0%;
- серия LONGi Hi-MO X10 Guardian;
- технология BC-cell;
- антибликовое исполнение Anti-Glare;
- высокопрозрачное стекло с пониженным отражением света;
- 108 солнечных элементов — конфигурация 6 × 18;
- положительный допуск мощности 0…+3%;
- низкий температурный коэффициент мощности — -0.260%/°C;
- максимальное системное напряжение — 1500 В DC;
- закаленное антибликовое стекло толщиной 3.2 мм;
- распределительная коробка IP68;
- высокая механическая прочность — до 5400 Па с лицевой стороны;
- испытание градом диаметром 25 мм при скорости 23 м/с;
- 15-летняя гарантия на материалы и качество изготовления;
- 30-летняя линейная гарантия сохранения мощности;
- остаточная мощность не менее 88.85% после 30 лет.
Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | LONGi Solar |
| Серия | Hi-MO X10 Guardian Anti-Glare |
| Модель | LR7-54HVH-490M |
| Номинальная мощность | 490 Вт |
| Технология элементов | BC-cell |
| Количество солнечных элементов | 108 (6 × 18) |
| КПД модуля | 24.0% |
| Допуск выходной мощности | 0…+3% |
| Максимальное системное напряжение | 1500 В DC |
| Максимальный номинал последовательного предохранителя | 25 А |
| Конструкция | Single Glass |
| Фронтальное стекло | 3.2 мм, закаленное, с антибликовым покрытием |
| Рама | Анодированный алюминиевый сплав |
| Габариты | 1800 × 1134 × 30 мм |
| Вес | 21.6 кг |
Электрические характеристики при STC
Электрические характеристики указаны при стандартных условиях испытаний STC: плотность солнечного излучения 1000 Вт/м², температура солнечных элементов 25°C и спектр AM1.5.
| Параметр | Значение |
|---|---|
| Максимальная мощность Pmax | 490 Вт |
| Напряжение холостого хода Voc | 40.52 В |
| Ток короткого замыкания Isc | 15.33 А |
| Напряжение в точке максимальной мощности Vmp | 33.51 В |
| Ток в точке максимальной мощности Imp | 14.63 А |
| КПД модуля | 24.0% |
Высокий КПД 24.0%
Эффективность LONGi LR7-54HVH-490M составляет 24.0%. Высокий КПД позволяет получить номинальную мощность 490 Вт при сравнительно компактных габаритах модуля 1800 × 1134 мм.
Это особенно важно для кровельных солнечных электростанций, где площадь подходящей поверхности ограничена. Чем выше эффективность панели, тем большую установленную мощность можно разместить на одном и том же участке кровли.
Технология BC-cell
В солнечных элементах используется архитектура BC — Back Contact. Электрические контакты располагаются на обратной стороне элемента, благодаря чему лицевая рабочая поверхность меньше перекрывается металлическими токосъемными проводниками.
Такая конструкция способствует:
- увеличению рабочей светопоглощающей поверхности;
- снижению оптических потерь;
- повышению эффективности солнечного элемента;
- более равномерному внешнему виду поверхности панели;
- высокой мощности на единицу площади.
Производитель также отмечает пониженную рабочую температуру BC-cell, что способствует сохранению высокой генерации при нагреве модуля.
Anti-Glare — антибликовое исполнение
Одной из главных особенностей LR7-54HVH-490M является специальное Anti-Glare стекло с высокой светопропускающей способностью и пониженным отражением.
Стандартная поверхность солнечного модуля способна отражать часть падающего света. На определенных углах относительно солнца отражение может становиться заметным для находящихся рядом людей, водителей или объектов инфраструктуры.
Специальное антибликовое покрытие уменьшает отражение света от поверхности панели, одновременно сохраняя высокую прозрачность стекла для поступающего солнечного излучения.
Где особенно полезна технология Anti-Glare
Производитель рекомендует применение данной серии в местах, где необходимо снизить воздействие отраженного солнечного света.
- частные дома и коттеджи;
- плотная жилая застройка;
- объекты рядом с автомобильными дорогами;
- солнечные станции около автомагистралей;
- территории рядом с аэропортами;
- объекты, расположенные вблизи соседних зданий;
- коммерческие и архитектурные проекты с повышенными требованиями к бликам.
Компактный формат для кровельных электростанций
При мощности 490 Вт панель имеет размеры всего 1800 × 1134 мм. Такой формат удобен прежде всего для частных домов и других объектов со сложной или ограниченной площадью кровли.
По сравнению с крупноформатными промышленными солнечными модулями длиной более 2.3 м компактная панель позволяет гибче использовать доступное пространство между краями кровли, дымоходами, вентиляционными выходами и другими конструкциями.
Single Glass — конструкция с одним стеклом
LR7-54HVH-490M выполнена в конструкции Single Glass.
- фронтальное стекло: закаленное антибликовое стекло;
- толщина стекла: 3.2 мм;
- рама: анодированный алюминиевый сплав;
- вес панели: 21.6 кг.
Вес 21.6 кг делает модуль удобным для транспортировки, подъема на кровлю и монтажа на стандартные системы крепления солнечных панелей.
Низкий температурный коэффициент мощности
При нагреве солнечных элементов мощность любого фотоэлектрического модуля постепенно снижается. Чем ниже температурный коэффициент, тем меньше потери генерации в жаркую солнечную погоду.
Для LR7-54HVH-490M температурный коэффициент мощности составляет всего -0.260%/°C.
| Температурный параметр | Значение |
|---|---|
| Температурный коэффициент Pmax | -0.260%/°C |
| Температурный коэффициент Voc | -0.200%/°C |
| Температурный коэффициент Isc | +0.050%/°C |
| Номинальная рабочая температура элемента | 45 ±2°C |
Низкий коэффициент Pmax помогает панели сохранять более высокую производительность летом, когда температура солнечных элементов может значительно превышать температуру окружающего воздуха.
Рабочие параметры
| Параметр | Значение |
|---|---|
| Рабочая температура | От -40°C до +85°C |
| Допуск мощности | 0…+3% |
| Максимальное системное напряжение | 1500 В DC |
| Максимальный последовательный предохранитель | 25 А |
| Номинальная рабочая температура элемента | 45 ±2°C |
| Класс защиты | Class II |
| Класс пожарной безопасности | IEC Class C |
Положительный допуск мощности
Для панели установлен допуск выходной мощности 0…+3%. Это означает, что фактическая измеренная мощность нового модуля в пределах установленного производителем допуска не должна быть ниже заявленной номинальной мощности.
Высокая механическая прочность
Панель рассчитана на значительные статические нагрузки, возникающие при эксплуатации на кровельных и наземных конструкциях.
| Параметр | Значение |
|---|---|
| Максимальная статическая нагрузка с лицевой стороны | 5400 Па |
| Максимальная статическая нагрузка с обратной стороны | 2400 Па |
| Испытание градом | Градины диаметром 25 мм при скорости 23 м/с |
Допустимая фронтальная нагрузка 5400 Па особенно важна для регионов со значительным количеством снега.
Фактическая допустимая нагрузка всей солнечной электростанции зависит также от системы крепления, расстояния между монтажными точками, конструкции кровли и соблюдения требований по установке.
Устойчивость к граду
Модуль проходит испытание воздействием градин диаметром 25 мм при скорости 23 м/с.
Закаленное стекло толщиной 3.2 мм обеспечивает необходимую механическую прочность лицевой поверхности для эксплуатации в различных климатических условиях.
Распределительная коробка и кабели
| Параметр | Значение |
|---|---|
| Степень защиты распределительной коробки | IP68 |
| Количество диодов | 3 |
| Сечение кабеля | 4 мм² |
| Стандартная длина кабеля | +400 мм / -200 мм |
| Альтернативное исполнение | ±1200 мм |
| Длина кабеля | Возможна индивидуальная конфигурация |
Степень защиты IP68 обеспечивает высокий уровень защиты распределительной коробки от проникновения пыли и влаги.
30-летняя линейная гарантия мощности
LONGi предоставляет длительную линейную гарантию на сохранение выходной мощности солнечного модуля.
- гарантия на материалы и качество изготовления: 15 лет;
- линейная гарантия мощности: 30 лет;
- максимальная деградация в первый год: менее 1%;
- максимальная ежегодная деградация со 2-го по 30-й год: 0.35%.
Сохранение мощности через 30 лет
После первого года эксплуатации производитель гарантирует сохранение не менее 99% первоначальной мощности. Начиная со второго года максимальное ежегодное снижение составляет 0.35%.
| Период | Гарантированная остаточная мощность |
|---|---|
| Начальная мощность | 100% |
| После первого года | Не менее 99% |
| После 30 лет | Не менее 88.85% |
Для панели мощностью 490 Вт показатель 88.85% соответствует примерно 435 Вт остаточной мощности после 30 лет эксплуатации в рамках условий линейной гарантии производителя.
Сертификация и системы качества
- IEC 61215;
- IEC 61730;
- IEC 62941;
- ISO 9001 — система менеджмента качества;
- ISO 14001 — система экологического менеджмента;
- ISO 45001 — система менеджмента охраны труда и промышленной безопасности;
- CE;
- сертификация TÜV.
Габариты и вес
- длина: 1800 мм;
- ширина: 1134 мм;
- толщина рамы: 30 мм;
- вес: 21.6 кг.
Упаковка
- количество солнечных панелей на одной паллете: 36 шт.
Где применяется
- частные дома и коттеджи;
- дачи;
- гибридные солнечные электростанции;
- сетевые солнечные электростанции;
- автономные энергосистемы;
- небольшие коммерческие объекты;
- магазины и офисы;
- солнечные навесы;
- объекты рядом с дорогами и автомагистралями;
- объекты вблизи аэропортов;
- жилые районы с повышенными требованиями к отражению солнечного света.
Особенно подходит для частного дома
Формат 1800 × 1134 мм делает LONGi LR7-54HVH-490M удобным вариантом для кровли частного дома. Модуль сочетает сравнительно небольшие размеры с высокой мощностью 490 Вт и КПД 24.0%.
Антибликовое покрытие дополнительно повышает удобство применения панели в жилой застройке, особенно когда кровля находится рядом с соседними домами, окнами, дорогами или другими объектами, для которых отраженный солнечный свет может иметь значение.
Главное преимущество
LONGi Hi-MO X10 Guardian LR7-54HVH-490M — высокоэффективная солнечная панель мощностью 490 Вт с КПД 24.0%, технологией BC-cell и специальным антибликовым стеклом Anti-Glare.
Компактные размеры 1800 × 1134 мм, низкий температурный коэффициент -0.260%/°C, механическая нагрузка до 5400 Па и максимальное системное напряжение 1500 В позволяют использовать модуль в современных домашних и коммерческих солнечных электростанциях.
Главное отличие этой модели — сочетание высокой эффективности Hi-MO X10 с пониженным отражением света, благодаря чему панель особенно подходит для частных домов, жилой застройки и объектов, где к солнечной электростанции предъявляются повышенные требования по уровню бликов.
