Солнечная панель LONGi Hi-MO X10 Scientist LR7-54HVD-485M 485 Вт Bifacial Black Frame
Высокоэффективная двусторонняя солнечная панель LONGi Hi-MO X10 Scientist мощностью 485 Вт с N-type технологией HPBC 2.0, двойным стеклом, черной рамой и КПД 23.76%.
LONGi LR7-54HVD-485M — современный высокоэффективный фотоэлектрический модуль серии Hi-MO X10 Scientist, разработанный на базе N-type элементов HPBC 2.0. Панель сочетает высокую мощность при компактных размерах, двустороннюю генерацию Bifacial, архитектуру Back Contact без традиционных токосъемных линий на лицевой стороне и долговечную конструкцию Dual Glass.
Номинальная мощность 485 Вт относится к генерации лицевой стороны панели при стандартных условиях STC. Благодаря двусторонней конструкции модуль способен дополнительно вырабатывать энергию обратной стороной за счет света, отраженного от кровли, земли или другой поверхности под солнечной панелью.
Компактные размеры 1800 × 1134 мм делают LR7-54HVD-485M особенно удобной для частных домов и кровельных солнечных электростанций, где важно получить максимальную установленную мощность с ограниченной площади.
Основные преимущества
- номинальная мощность лицевой стороны — 485 Вт;
- высокий КПД модуля — 23.76%;
- серия LONGi Hi-MO X10 Scientist;
- N-type технология HPBC 2.0;
- архитектура Back Contact без традиционных токосъемных линий на лицевой стороне элементов;
- двусторонняя генерация Bifacial;
- коэффициент двусторонности — 70% ±5%;
- конструкция Dual Glass;
- двойное полузакаленное стекло 2.0 + 1.6 мм;
- черная анодированная алюминиевая рама;
- 108 солнечных элементов — конфигурация 6 × 18;
- положительный допуск мощности 0…+3%;
- низкий температурный коэффициент мощности — -0.260%/°C;
- технология A+ Anti-Shading для снижения потерь при частичном затенении;
- повышенная устойчивость к локальному перегреву;
- максимальное системное напряжение — 1500 В DC;
- максимальный последовательный предохранитель — 30 А;
- распределительная коробка IP68;
- нагрузка с лицевой стороны до 5400 Па;
- нагрузка с обратной стороны до 2400 Па;
- испытание градом диаметром 25 мм при скорости 23 м/с;
- 15-летняя гарантия на продукт;
- 30-летняя линейная гарантия мощности.

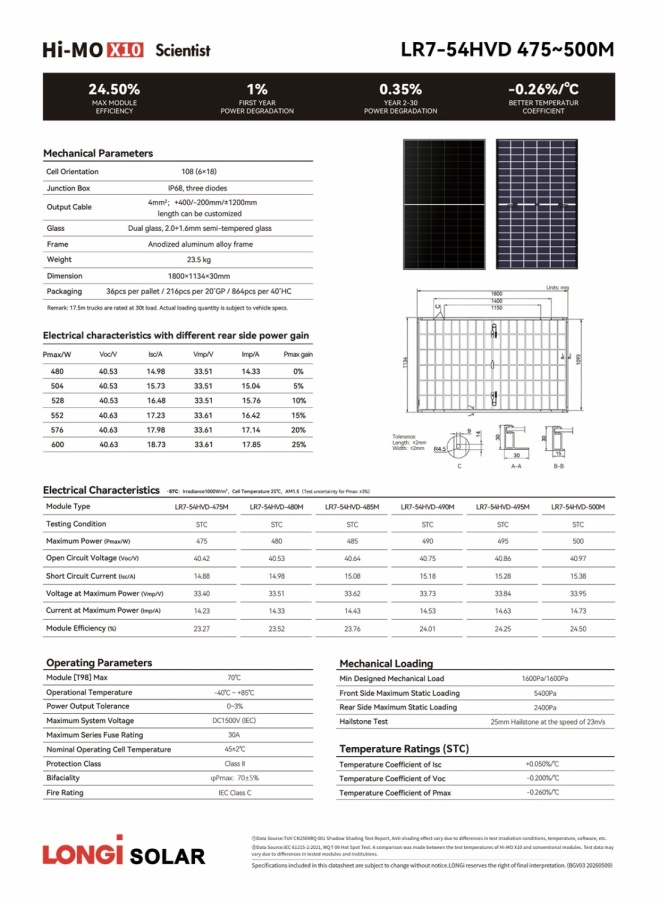

Технические характеристики
| Параметр | Значение |
|---|---|
| Производитель | LONGi Solar |
| Серия | Hi-MO X10 Scientist |
| Модель | LR7-54HVD-485M |
| Номинальная мощность | 485 Вт |
| Тип солнечных элементов | N-type HPBC 2.0 |
| Архитектура элементов | Back Contact |
| Количество элементов | 108 (6 × 18) |
| Тип генерации | Bifacial — двусторонняя |
| Коэффициент двусторонности | 70% ±5% |
| КПД модуля | 23.76% |
| Допуск выходной мощности | 0…+3% |
| Конструкция | Dual Glass |
| Стекло | 2.0 + 1.6 мм, полузакаленное |
| Рама | Черный анодированный алюминиевый сплав |
| Максимальное системное напряжение | 1500 В DC |
| Максимальный последовательный предохранитель | 30 А |
| Габариты | 1800 × 1134 × 30 мм |
| Вес | 23.5 кг |
Электрические характеристики при STC
Номинальные параметры панели указаны при стандартных условиях испытаний STC: плотность солнечного излучения 1000 Вт/м², температура солнечных элементов 25°C и спектр AM1.5.
| Параметр | Значение |
|---|---|
| Максимальная мощность Pmax | 485 Вт |
| Напряжение холостого хода Voc | 40.64 В |
| Ток короткого замыкания Isc | 15.08 А |
| Напряжение в точке максимальной мощности Vmp | 33.62 В |
| Ток в точке максимальной мощности Imp | 14.43 А |
| КПД модуля | 23.76% |
Высокий КПД 23.76%
КПД LONGi LR7-54HVD-485M составляет 23.76%, что является очень высоким показателем для серийной солнечной панели компактного формата.
Размер панели составляет всего 1800 × 1134 мм, поэтому высокая эффективность позволяет разместить большую мощность солнечной электростанции на ограниченной площади кровли.
Это особенно важно для:
- частных домов;
- коттеджей;
- кровель со сложной геометрией;
- объектов с ограниченной полезной площадью;
- солнечных навесов;
- небольших коммерческих зданий.
Технология HPBC 2.0
Модуль относится к новому поколению LONGi Hi-MO X10 и построен на базе технологии HPBC 2.0.
HPBC использует архитектуру Back Contact, при которой электрические контакты солнечного элемента располагаются преимущественно на обратной стороне. На лицевой поверхности отсутствуют традиционные токосъемные линии, закрывающие часть активной области элемента.
Это обеспечивает несколько преимуществ:
- увеличивается полезная светопоглощающая площадь;
- уменьшаются оптические потери;
- повышается эффективность преобразования солнечной энергии;
- улучшается внешний вид солнечного модуля;
- повышается мощность, получаемая с единицы площади.
N-type солнечные элементы
LR7-54HVD-485M использует солнечные элементы N-type. Такая технология применяется в современных высокоэффективных модулях и отличается низкой деградацией и стабильными характеристиками в течение длительного срока эксплуатации.
Совместно с архитектурой HPBC 2.0 это позволяет LONGi достигать высокой эффективности и низкого температурного коэффициента мощности.
Двусторонняя генерация Bifacial
В отличие от стандартной односторонней солнечной панели LR7-54HVD-485M способен преобразовывать в электрическую энергию свет, поступающий не только на лицевую, но и на обратную сторону солнечных элементов.
Номинальная мощность панели 485 Вт указывается для лицевой стороны при стандартных условиях STC. Генерация обратной стороны является дополнительной и зависит от условий установки.
На дополнительную двустороннюю генерацию влияют:
- расстояние между панелью и поверхностью;
- цвет и отражающая способность поверхности;
- высота установки;
- угол наклона модуля;
- расстояние между рядами;
- наличие снега;
- характер кровельного покрытия;
- условия освещенности обратной стороны.
Коэффициент двусторонности 70% ±5%
Коэффициент двусторонности модуля составляет 70% ±5%. Этот показатель характеризует способность обратной стороны солнечных элементов преобразовывать попадающий на нее свет относительно лицевой стороны.
Он не означает автоматическое увеличение мощности панели на 70%. Реальная дополнительная выработка определяется количеством света, которое фактически попадает на обратную поверхность установленного модуля.
Дополнительная мощность от обратной стороны
При благоприятных условиях установки двусторонняя генерация увеличивает суммарную мощность и суточную выработку солнечного модуля.
| Дополнительная генерация обратной стороны | Расчетная суммарная мощность |
|---|---|
| 0% | 485 Вт |
| +5% | около 509 Вт |
| +10% | около 534 Вт |
| +15% | около 558 Вт |
| +20% | около 582 Вт |
| +25% | около 606 Вт |
Важно: приведенные значения являются расчетной иллюстрацией дополнительной генерации. Номинальная паспортная мощность модели остается 485 Вт. Фактическая прибавка от обратной стороны зависит от условий монтажа и отражающей способности поверхности.
A+ Anti-Shading — повышенная устойчивость к затенению
Для серии Hi-MO X10 Scientist производитель выделяет технологию A+ Anti-Shading, направленную на снижение потерь энергии при частичном затенении солнечного модуля.
Локальное затенение может возникать от:
- дымоходов;
- вентиляционных выходов;
- антенн;
- деревьев;
- соседних конструкций;
- опавших листьев;
- снега;
- локальных загрязнений.
Улучшенное поведение при затенении особенно полезно для кровельных солнечных электростанций, где полностью исключить локальную тень в течение всего дня бывает невозможно.
Снижение риска локального перегрева
Частичное затенение солнечного элемента способно приводить к появлению горячих точек. Производитель отдельно отмечает повышенную безопасность серии Hi-MO X10 и снижение температуры затененных участков по сравнению с традиционными модулями.
Это способствует снижению термической нагрузки на элементы и повышению долговременной надежности солнечной панели.
Dual Glass — конструкция стекло-стекло
LR7-54HVD-485M имеет двухстекольную конструкцию Dual Glass.
| Элемент конструкции | Исполнение |
|---|---|
| Переднее стекло | 2.0 мм, полузакаленное |
| Заднее стекло | 1.6 мм, полузакаленное |
| Рама | Анодированный алюминиевый сплав, черное исполнение |
Двойное стекло защищает солнечные элементы с обеих сторон и хорошо подходит для долговременной эксплуатации модулей с двусторонней генерацией.
Black Frame — черная рама
Модель выполнена с черной рамой, что придает панели более аккуратный и современный внешний вид.
В сочетании с технологией Back Contact, при которой на лицевой стороне элементов отсутствует характерная сетка традиционных токосъемных контактов, панель хорошо подходит для частных домов и архитектурных объектов, где внешний вид солнечной электростанции имеет значение.
Низкий температурный коэффициент
Температура солнечных элементов в ясную погоду может существенно превышать температуру окружающего воздуха. По мере нагрева выходная мощность фотоэлектрического модуля постепенно снижается.
У LONGi LR7-54HVD-485M температурный коэффициент мощности составляет всего -0.260%/°C.
| Параметр | Значение |
|---|---|
| Температурный коэффициент Pmax | -0.260%/°C |
| Температурный коэффициент Voc | -0.200%/°C |
| Температурный коэффициент Isc | +0.050%/°C |
| Номинальная рабочая температура элемента | 45 ±2°C |
| Максимальная температура модуля T98 | 70°C |
Низкий температурный коэффициент помогает уменьшить потери генерации летом и в других условиях, когда солнечный модуль значительно нагревается.
Рабочие параметры
| Параметр | Значение |
|---|---|
| Рабочая температура | От -40°C до +85°C |
| Максимальная температура модуля T98 | 70°C |
| Допуск выходной мощности | 0…+3% |
| Максимальное системное напряжение | 1500 В DC |
| Максимальный последовательный предохранитель | 30 А |
| Класс защиты | Class II |
| Коэффициент двусторонности | 70% ±5% |
| Класс пожарной безопасности | IEC Class C |
Положительный допуск мощности
Панель имеет положительный допуск выходной мощности 0…+3%.
Это означает, что фактическая измеренная мощность нового модуля в пределах установленного производителем допуска не должна быть ниже указанной номинальной мощности.
Высокая механическая прочность
| Параметр | Значение |
|---|---|
| Минимальная расчетная механическая нагрузка | 1600 / 1600 Па |
| Максимальная статическая нагрузка с лицевой стороны | 5400 Па |
| Максимальная статическая нагрузка с обратной стороны | 2400 Па |
| Испытание градом | Градины диаметром 25 мм при скорости 23 м/с |
Максимальная фронтальная нагрузка 5400 Па особенно важна для эксплуатации в регионах со значительными снеговыми нагрузками.
Фактическая допустимая нагрузка установленной солнечной электростанции также зависит от монтажной системы, расположения точек крепления и конструкции кровли.
Устойчивость к граду
Модуль проходит испытание воздействием градин диаметром 25 мм при скорости 23 м/с.
Двухстекольная конструкция и механически прочная рама рассчитаны на продолжительную эксплуатацию в различных погодных условиях.
Распределительная коробка и кабели
| Параметр | Значение |
|---|---|
| Распределительная коробка | IP68 |
| Количество диодов | 3 |
| Сечение выходного кабеля | 4 мм² |
| Стандартная конфигурация кабеля | +400 мм / -200 мм |
| Альтернативная конфигурация | ±1200 мм |
| Длина кабеля | Может быть изменена в зависимости от исполнения заказа |
Степень защиты распределительной коробки IP68 обеспечивает высокий уровень защиты от проникновения пыли и воды.
15-летняя гарантия на продукт
Для LONGi Hi-MO X10 Scientist предусмотрена 15-летняя гарантия на продукт.
Дополнительно производитель предоставляет 30-летнюю линейную гарантию сохранения выходной мощности.
30-летняя линейная гарантия мощности
- максимальная деградация в первый год: 1%;
- максимальная ежегодная деградация со 2-го по 30-й год: 0.35%;
- линейная гарантия мощности: 30 лет.
| Период эксплуатации | Гарантированная остаточная мощность |
|---|---|
| Начальная мощность | 100% |
| После первого года | Не менее 99% |
| После 30 лет | Не менее 88.85% |
Для панели номинальной мощностью 485 Вт сохранение 88.85% соответствует примерно 431 Вт мощности лицевой стороны после 30 лет в рамках условий линейной гарантии производителя.
Сертификация и системы качества
- IEC 61215;
- IEC 61730;
- IEC 62941;
- ISO 9001 — система менеджмента качества;
- ISO 14001 — система экологического менеджмента;
- ISO 45001 — система менеджмента охраны труда и промышленной безопасности;
- CE;
- TÜV Rheinland;
- TÜV SÜD;
- Tier 1 BloombergNEF.
Габариты и вес
- длина: 1800 мм;
- ширина: 1134 мм;
- толщина рамы: 30 мм;
- вес: 23.5 кг.
Компактный формат делает модуль удобным для монтажа на кровлях частных домов и небольших коммерческих объектов, где крупноформатные промышленные панели длиной более 2.3 м использовать сложнее.
Упаковка
- количество солнечных панелей на одной паллете: 36 шт.
Где применяется
- частные дома и коттеджи;
- дачи и загородные объекты;
- сетевые солнечные электростанции;
- гибридные солнечные электростанции;
- автономные энергосистемы;
- солнечные навесы;
- небольшие коммерческие объекты;
- магазины и офисы;
- гостевые дома;
- кровельные солнечные станции;
- наземные солнечные установки;
- объекты, где можно эффективно использовать отраженный свет обратной стороной модуля.
Особенно подходит для частного дома
LONGi LR7-54HVD-485M сочетает мощность 485 Вт с компактными размерами 1800 × 1134 мм, поэтому хорошо подходит для кровель частных домов.
Высокий КПД 23.76% позволяет разместить значительную мощность на ограниченной площади, а двусторонняя конструкция дает возможность получить дополнительную генерацию при правильной организации пространства под панелями.
Черная рама и отсутствие традиционных контактных линий на лицевой поверхности элементов обеспечивают аккуратный современный внешний вид солнечной электростанции.
Главное преимущество
LONGi Hi-MO X10 Scientist LR7-54HVD-485M — высокоэффективная двусторонняя солнечная панель мощностью 485 Вт с N-type технологией HPBC 2.0, КПД 23.76% и компактными размерами 1800 × 1134 мм.
Конструкция Dual Glass, коэффициент двусторонности 70% ±5%, низкий температурный коэффициент -0.260%/°C, технология A+ Anti-Shading и высокая механическая прочность обеспечивают высокую выработку и надежную эксплуатацию солнечного модуля в течение длительного срока.
Сочетание высокой мощности на единицу площади, дополнительной генерации обратной стороны, черной рамы и 30-летней линейной гарантии делает LR7-54HVD-485M одним из наиболее интересных вариантов LONGi Hi-MO X10 для современных домашних и коммерческих солнечных электростанций.
